Para poder operar de forma segura y según la normatividad establecida, se realizó un análisis de riesgo de la planta, el cual arrojó 5 funciones instrumentadas de seguridad con un nivel de seguridad SIL 1. Por lo cual se requirió la instalación de un sistema instrumentado de seguridad, el cual por requerimiento del cliente debía contar con un nivel de seguridad SIL 3, redundancia en los controladores, en los buses de comunicación, en los módulos de entrada/salida y en la alimentación eléctrica.
Inconsur al ser seleccionado para el suministro de la solución, específico con apoyo del fabricante del controlador a utilizar, así como todos los componentes de hardware y software requeridos para el cumplimiento de las necesidades del cliente, se realizó la ingeniería de construcción del gabinete, y de conexión, así mismo se instalaron las estaciones de ingeniería y operación, se realizaron las configuraciones necesarias, se diseñaron las pantallas de operación y tendencia y se realizaron las pruebas FAT, finalmente se realizó la validación de las 5 funciones instrumentadas de seguridad con apoyo de un Experto Certificado en Seguridad Funcional (CFSE) facultado para revisar este tipo de revisiones. Finalmente se realizaron las pruebas de operación de todas las funciones y la puesta en marcha del sistema.
Después de operar adecuadamente durante aproximadamente 8 años y como revisión de la funcionalidad del sistema se migró la estación de operación e ingeniería, migrando todo el software y licencias requeridas para la correcta operación del sistema, además de ello se agregaron 2 nuevas funciones instrumentadas de seguridad al sistema.

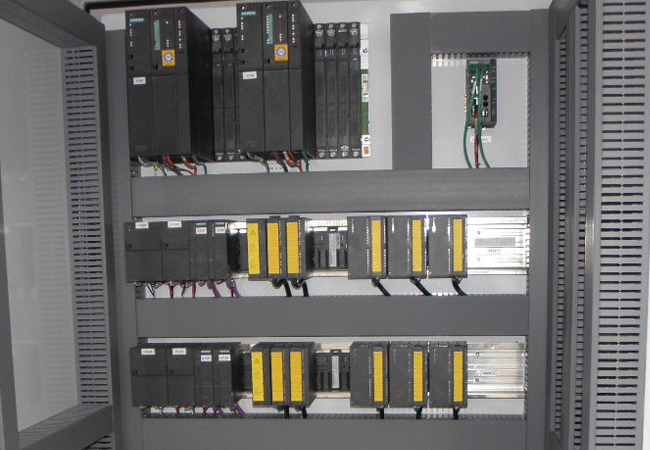

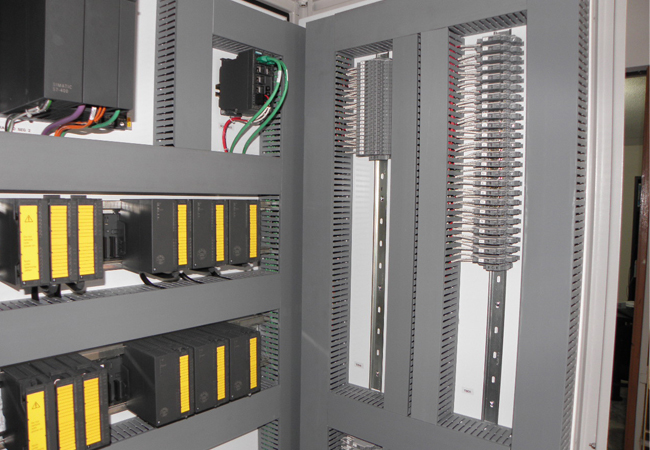

Sistema de control de proceso PCS 7 con librerías de seguridad funcional y software Safety Matrix, Controlador para PCS7 S7-400 redundante, configurado como controlador de seguridad, periferia descentralizada ET-200M Safety, módulos de entrada y salida de seguridad, este arreglo provee un nivel de seguridad de SIL 3 tanto de forma redundante como degradado a un 1oo1D.
Se migra hasta la última versión de software de PCS7, Librerías de seguridad y safety matrix, permitiendo que el sistema corra en una Workstation con Windows 10 Profesional.
